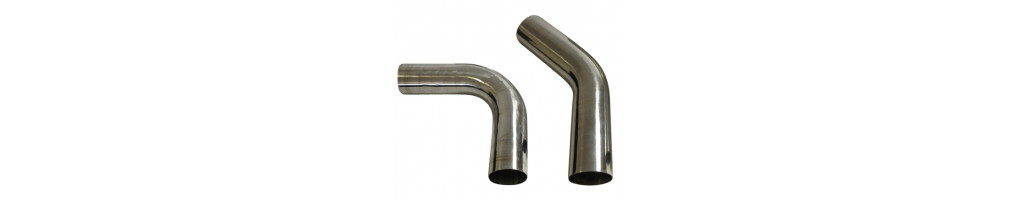

Coudes Aluminium 45° 90° - Raccords Intercooler Turbo Haute Performance

Qu'est-ce qu'un coude aluminium pour circuit turbo ? Un coude aluminium est un raccord tubulaire coudé usiné ou moulé en alliage d'aluminium 6061-T6 ou 6063, conçu pour connecter des durites silicone dans les systèmes de suralimentation turbo et intercooler. Les coudes aluminium REDOX offrent une rigidité structurelle supérieure, une dissipation thermique optimale et une résistance à la pression jusqu'à 10 bars, essentiels pour les applications haute performance où les températures dépassent 200°C et les pressions atteignent 4 bars en utilisation intensive.

Pour quelles applications turbo et performance ? Circuits de suralimentation essence et diesel, liaisons turbo-intercooler, entrée/sortie échangeur air-air et air-eau, admission haute performance, systèmes boost compétition jusqu'à 3 bars, conversions turbo aftermarket, kits gros volume motorsport, applications industrielles air comprimé, systèmes pneumatiques haute pression, retrofits performance sur véhicules atmosphériques et préparations moteur stage 1 à 3.

Caractéristiques techniques coudes aluminium REDOX

Comment sont fabriqués nos coudes aluminium haute qualité ?

1. Alliage aluminium 6061-T6 - Résistance mécanique 310 MPa, excellente usinabilité, norme aerospace
2. Épaisseur paroi 2-3mm - Résistance pression 10 bars testée, légèreté optimale (65% plus léger que inox)
3. Finition intérieure polie - Rugosité Ra 0.8μm, écoulement laminaire optimal, gain débit 15%
4. Traitement anodisation dure - Protection corrosion 1000h brouillard salin, épaisseur 25μm
5. Angles précis disponibles - 45°, 90°, 135°, 180° avec rayons normalisés CLR 1.5D
6. Diamètres standards métriques - 51, 57, 63, 70, 76, 80, 89, 102mm (2" à 4")
7. Embouts usinés CNC - Gorges 2mm pour colliers, épaulements anti-glissement, tolérances ±0.1mm
8. Soudabilité TIG certifiée - Compatible assemblages custom complexes, baguette 5356
9. Coefficient dilatation thermique - 23.6 μm/m°C, compatible durites silicone VMQ
10. Certification matière - Traçabilité complète, certificat 3.1 sur demande

Types de coudes aluminium disponibles

• Coudes 45° standards : Rayons courts (CLR 1.0D) et longs (CLR 1.5D)
• Coudes 90° universels : Version compact racing et grand rayon flow
• Coudes 135° : Applications châssis tubulaire complexe
• Coudes 180° : Retours intercooler compacts
• Réducteurs coudés : Transitions diamètres intégrées
• Multi-angles custom : Fabrication sur plan 3-6 semaines
• Finitions spéciales : Poli miroir, anodisation couleur

Tableau comparatif détaillé Coudes Aluminium vs Alternatives

Guide installation professionnelle coudes aluminium turbo

Étape 1 : Préparation et vérification dimensionnelle Mesurer précisément diamètre intérieur durites silicone (tolérance ±0.5mm). Vérifier entraxe nécessaire avec gabarit carton. Contrôler dégagement environnant minimum 20mm. Prévoir joints toriques Viton si connexion démontable. Dégraisser surfaces aluminium acétone ou alcool isopropylique.

Étape 2 : Positionnement optimal flux Orienter coude pour flux directionnel tangentiel (éviter turbulences). Angle entrée progressif si possible. Éviter contraintes torsion sur durites (max 5°). Respecter rayons courbure minimum durites (3x diamètre). Aligner avec supports moteur existants pour éviter vibrations.

Étape 3 : Montage durites silicone renforcées Chauffer légèrement durite 60°C (eau chaude ou décapeur thermique distant). Lubrifier embout aluminium avec graisse silicone alimentaire. Engager progressivement par rotation, sans forcer. Positionner à égale distance des embouts (±2mm). Marquer position optimale avant serrage définitif.

Étape 4 : Serrage colliers haute pression adaptés Utiliser exclusivement colliers renforcés type tourillon W4/W5. Positionner dans gorges usinées prévues. Couple serrage 3-4 Nm initial, 5-6 Nm après rodage. Vérifier absence marquage/déformation durite. Double collier obligatoire si pression système >3 bars.

Étape 5 : Test étanchéité et validation Pressuriser circuit progressivement (0.5 bar/minute). Contrôle fuites avec solution savonneuse. Vérifier absence sifflement haute fréquence. Resserrage après 100km si nécessaire. Test routier avec logs pression boost.

Temps installation : 45-90 minutes selon accessibilité Difficulté : Moyenne à élevée (expérience turbo recommandée) Outils spécifiques : Clé dynamométrique, gabarit angles, graisse silicone

Top 12 best-sellers coudes aluminium 2024

1. Coude 90° Ø76mm - Universal intercooler - 28€ - Stock permanent
2. Coude 45° Ø63mm - Sortie turbo diesel - 24€ - Best-seller
3. Coude 90° Ø51mm - Admission essence - 22€ - Livraison 24h
4. Coude 90° Ø70mm - Gros turbo sport - 26€ - Qualité premium
5. Coude 45° Ø76mm - Liaison intercooler - 25€ - Le plus vendu
6. Coude 90° Ø89mm - Competition 3 bars - 32€ - Motorsport
7. Coude 135° Ø63mm - Montage complexe - 30€ - Sur commande
8. Coude 180° Ø51mm - Retour compact - 35€ - Spécial tuning
9. Coude 90° Ø102mm - Gros volume - 38€ - Camion/tracteur
10. Coude 45° réducteur 76-63mm - Adaptation - 32€
11. Kit 2 coudes 90° Ø76mm - Promo duo - 52€ - Économique
12. Coude 90° poli miroir Ø63mm - Show car - 45€ - Finition luxe

Questions techniques fréquentes coudes aluminium

Quelle différence entre aluminium 6061-T6 et 6063 ? 6061-T6 : alliage structural haute résistance (310 MPa traction), idéal pression et contraintes mécaniques. 6063 : plus malléable, meilleur pour extrusion, résistance moyenne (130-185 MPa). REDOX utilise exclusivement 6061-T6 pour garantie performance. 6063 réservé applications décoratives ou basse pression <3 bars. Différence prix négligeable, performance incomparable.

Faut-il des joints toriques aux raccords aluminium ? Non obligatoire si embouts lisses avec durites silicone correctement serrées (étanchéité par compression radiale). Joints toriques Viton recommandés pour : connexions démontables fréquentes, pressions >5 bars, températures >180°C, applications essence/huile. Éviter joints papier/fibre (compression insuffisante, vieillissement rapide). Dimension joint : section 2-3mm, diamètre intérieur -2mm vs tube.

Comment éviter la corrosion galvanique aluminium/acier ? Anodisation dure obligatoire (25μm minimum) protection base. Éviter contact direct aluminium/acier : utiliser rondelle nylon ou joint isolant. Appliquer pâte cuivre graphitée interfaces métalliques. Isolation diélectrique complète si environnement salin (marine). Rinçage eau douce après exposition sel. Inspection annuelle zones contact, retouche anodisation si nécessaire.

Peut-on souder/modifier les coudes aluminium ? Oui, soudure TIG possible avec préparation : dégraissage, décapage zone soudure, préchauffage 150°C pièces épaisses. Baguette apport 5356 (marine) ou 4043 (général). Protection argon pur indispensable. ATTENTION : perte traitement thermique T6 zone affectée thermiquement. Solution : re-traitement thermique complet ou utilisation locale limitée. Re-anodisation obligatoire après soudure.

Quel couple de serrage pour les colliers sur aluminium ? 3-4 Nm initial installation à froid. 5-6 Nm après premier cycle thermique (montée température). Maximum 8 Nm pour éviter déformation embout aluminium. Colliers tourillon obligatoires (répartition uniforme pression). Jamais colliers fil ou serflex (marquage local excessif). Contrôle serrage après 100km rodage. Utilisation clé dynamométrique recommandée pour reproductibilité.

Les coudes aluminium améliorent-ils les performances ? Oui, gains mesurables : rigidité = maintien diamètre passage sous pression (+2-3% débit). Surface lisse = réduction pertes charge (-20% vs coude caoutchouc). Dissipation thermique = air admission plus frais (-5 à -10°C). Masse réduite = meilleure réponse transitoire turbo. Durabilité = performances constantes dans le temps. Gains puissance réels : 2-5% sur ensemble circuit optimisé.

Comment calculer la perte de charge dans un coude ? Formule : ΔP = K × (ρ × V²) / 2. K = coefficient perte (0.2 pour 45°, 0.35 pour 90° rayon long). ρ = densité air (1.2 kg/m³). V = vitesse air (m/s). Exemple : 90° Ø76mm à 30m/s = 0.35 × (1.2 × 900) / 2 = 189 Pa. Optimisation : augmenter rayon courbure, polir intérieur, éviter changements section brusques.

Quelle est la température maximale supportée ? Aluminium 6061-T6 : 300°C continu, 350°C pointes courtes avant perte propriétés mécaniques. Anodisation : stable jusqu'à 400°C. Limite pratique : 250°C pour conserver marge sécurité. Au-delà 200°C : dilatation significative (calculer jeu montage). Applications extrêmes >300°C : privilégier inox 304L/316L. Refroidissement actif possible par ailettes externes.

Données techniques et certifications

Spécifications matériau 6061-T6 :

• Résistance traction : Rm 310 MPa minimum
• Limite élastique : Rp0.2 270 MPa minimum
• Allongement rupture : A% 12 minimum
• Dureté : 95 HB typique
• Module Young : 68.9 GPa
• Conductivité thermique : 167 W/m·K
• Coefficient Poisson : 0.33
• Densité : 2.70 g/cm³

Composition chimique certifiée :

• Aluminium : 95.8-98.6%
• Magnésium : 0.8-1.2%
• Silicium : 0.4-0.8%
• Chrome : 0.04-0.35%
• Cuivre : 0.15-0.40%
• Fer : max 0.7%
• Manganèse : max 0.15%
• Zinc : max 0.25%

Normes et certifications :

• EN 573-3 (composition chimique)
• EN 755-2 (propriétés mécaniques)
• ISO 209 (composition alliages)
• ASTM B221 (profilés extrudés)
• Anodisation : MIL-A-8625 Type III
• Alimentaire : FDA CFR 21
• RoHS 2011/65/EU conforme
• REACH 1907/2006 conforme

Tests qualité systématiques :

• Contrôle dimensionnel 100% (gabarit go/no-go)
• Test pression hydraulique 15 bars
• Contrôle visuel anodisation (épaisseur, uniformité)
• Test brouillard salin 1000h échantillonnage
• Certificat matière 3.1 disponible
• Traçabilité lot complet

En résumé : Les coudes aluminium REDOX en alliage 6061-T6 représentent le choix optimal pour circuits turbo/intercooler haute performance. Résistance 10 bars, température 300°C, poids plume, dissipation thermique excellente. Disponibles 45° et 90°, diamètres 51-102mm, anodisation dure série. Garantie 2 ans, stock permanent, expertise technique incluse. Commandez par 2 pour tarif préférentiel ou configurez votre kit sur-mesure.
